新たに稼働を開始した工場において、各種電気設備工事を一括でご依頼いただきました。
照明計画から動力配線、防犯対策まで、機能性と安全性を考慮した設計・施工を行っています。
Works 対応事例
01

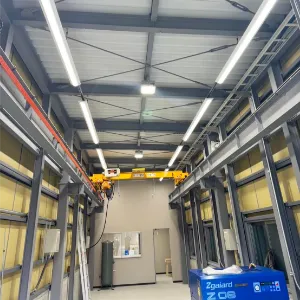

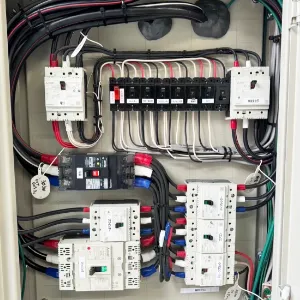

新設工場内の電気工事 生産性と安全性を両立する施工を実現
工事概要・対応事項
- 天井LED照明の設置 ― 作業効率を高める最適な照度を確保
- 工場内の照明は、照度計算に基づいて高天井用LED照明を選定・設置。作業時に手元が暗くならないよう、照明の配置も細かく調整し、作業環境の快適性を高めました。
- 天井クレーンに対応した動力配線工事
- 重量物の搬送に使用される天井クレーンに対応するため、動力配線工事を実施。安全かつ確実に稼働できるよう、耐久性と施工精度を重視しました。
- 天吊りエアコンの設置 ― 快適な室内環境を確保
- 高天井の構造を活かし、床面積を有効活用できる天吊り型エアコンを採用。室外機は工場裏手に設置し、配管には耐久性の高いラッキング処理を施しています。
- 工作機械（NC）用の電源・配線工事
- 工作機械の配置や作業導線を考慮し、配線および配管ルートを最適化。作業場特有の環境に対応するため、配線保護には堅牢な金属管を使用し、安全性を高めました。
- 防犯カメラの設置 ― ネットワークカメラで安心の監視体制を構築
- 防犯対策として、工場外周にネットワーク対応の防犯カメラを設置。屋外設置にあたっては、LANケーブルに配管を施し、防水処理も徹底。安定した映像管理が可能です。
お客様のご評価
- 「柔軟な対応と提案力に感謝。安心して工事をお任せできました」
-
工場の増設に伴い、以前からお取引のあった協同電機さんに電気工事をお願いしました。
こちらの要望にも柔軟に対応してくださり、プラスアルファのご提案もいただけ、とても助かりました。
工場全体の使い勝手や安全性まで配慮いただき、安心して任せることができました。電気工事の仕上がりにも非常に満足しています。
新設工場における電気工事は、稼働後の生産性や安全性を左右する重要な工程です。協同電機株式会社では、照明・動力・空調・セキュリティに至るまで、工場設備に必要な電気工事をトータルにご提案・施工しています。現場環境や将来的な拡張計画を踏まえた柔軟な対応力で、多くのお客様から高い評価をいただいております。
「照度計算に基づく照明の設置」「ネットワーク対応の防犯カメラ設置」などのご要望がございましたら、ぜひお気軽にご相談ください。現地調査から設計・施工まで、ワンストップで対応いたします。
お電話でのお問い合わせ
06-6583-1916（受付時間 9:00～17:00／定休日 土日祝）
02
老朽化に伴う
分電盤の全面改修
分電盤の全面改修による、工場の
電気設備を安全・確実にリニューアル
前所有者より引き継いだ工場において、既存の分電盤が老朽化していたことから、全面改修のご依頼をいただきました。
従前の事業者により設置されていた設備は、配線の状態や回路の用途が不明な部分も多く、安全性と運用面での不安を抱えた状況でした。
工事概要・対応事項
- 現場との丁寧な打ち合わせから、分電盤の製作・施工まで一貫対応
-
工事に先立ち、現地にてお客様とスケジュール・予算について綿密に打ち合わせを実施。弊社工場にて、既設の仕様に合わせた新しい分電盤を製作し、現場の作業スケジュールを考慮しながら、数回に分けて計画的に交換工事を行いました。
また、既設分電盤には行き先が不明な回路が多数存在していたため、調査・整理・撤去を同時に実施。さらに、事前に確認されていた絶縁不良の回路についても、改修を行い絶縁状態の改善につながりました。工期は約1.5ヶ月。計画的かつ安全な更新工事を完了しています。
お客様のご評価
- 「老朽化した分電盤がリニューアルされ、ようやく安心して作業ができるようになりました」
-
稼働実績のある工場を引き継いだため電気設備に不安がありましたが、今回の改修工事でその懸念が解消されました。
配線の整理までしっかり対応していただき、とても助かりました。
分電盤は、工場や建物全体の電気設備の要とも言える重要な設備です。老朽化や不明配線の放置は、思わぬトラブルや事故につながる恐れもあります。協同電機株式会社では、現地調査から分電盤の製作、段階的な施工、不要回路の整理・撤去まで、一貫して対応可能です。
「既設の分電盤に不安がある」「配線が整理されておらず点検がしづらい」といったお悩みをお持ちの方は、ぜひ一度ご相談ください。安全性・利便性・将来的な拡張性を考慮した改善案をご提案をいたします。
お電話でのお問い合わせ
06-6583-1916（受付時間 9:00～17:00／定休日 土日祝）
03
工事現場向け

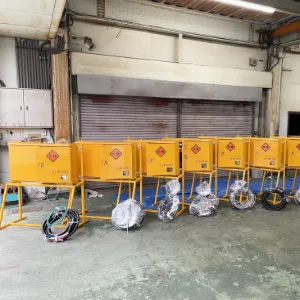

分電盤の新規製作
分電盤の設置により、
安全性・操作性・保守性が向上
現場で使用する全自動プラントやポンプ、セメントサイロなど複数の機器を発電機に並列接続していたところ、
元請け業者より「分電盤を設置し、適切に管理すべき」との指摘を受け、弊社に分電盤の新規製作をご依頼いただきました。
工事概要・対応事項
- 用途に応じた７回路の分電盤を設計・製作
-
接続対象は全自動プラント、SGポンプ、セメントサイロ２台、ハイウォッシャー２台、そして予備回路の計７回路。各機器に適したブレーカー容量の選定を行い、端子台やアースバーなどの配置を考慮したうえで、分電盤の筐体サイズを決定しました。
材料選定後には、完成イメージやご予算についてお客様と打ち合わせを実施。その際、「分電盤に架台をつけてほしい」とのご要望をいただき、着脱のしやすさを考慮してコネクター方式を提案し、ご採択いただきました。
- 機能性を高めた分電盤で現場の効率化を支援
-
分電盤の架台はボックスに合わせ弊社にて製作。アングルを溶接し、ボックスはボルトナットで固定する構造としました。下部には各機械への電源接続用コネクターを設置し、地面や架台との接触による漏電を防ぐよう絶縁加工も施しています。さらに、盤内には感電防止用のカバーを取り付け、安全性にも配慮しました。
製作後は現場に納品し、各機械側の電源線にもコネクター加工を実施。よりスムーズな段取り替えや機器の移動が可能になりました。
お客様のご評価
- 「急な依頼にも迅速に対応いただき、作業効率が格段に上がった」
-
これまで分電盤は使っていませんでしたが、今回の現場で設置が必須とされ、急遽、協同電機さんへ相談しました。
下見や打ち合わせも迅速で、ご提案いただいたコネクター方式のおかげで、電線の着脱が簡単になり、機械の移動もスムーズに。
仕事の段取りが良くなり、大変助かっています。
協同電機株式会社では、用途や現場条件に合わせたオーダーメイドの分電盤製作にも対応しています。安全性はもちろん、作業効率や運用のしやすさも重視した設計提案を行い、多くの現場でご好評をいただいております。
「設備に合った分電盤を新たに用意したい」「現場の電源管理をもっと効率的にしたい」などのご要望がございましたら、どうぞお気軽にご相談ください。図面がなくても、現地確認・ご提案から承ります。
お電話でのお問い合わせ
06-6583-1916（受付時間 9:00～17:00／定休日 土日祝）
04
工事現場向け
配電盤の焼損修理
焼損した配電盤を迅速修理、
緊急対応で現場復旧をサポート
240馬力のオーガーを制御する配電盤において、内部ショートによる爆発的なトラブルが発生。
お客様より「煙が出ている」との緊急連絡を受け、弊社に配電盤をお持ち込みいただきました。
工事概要・対応事項
- 焼損原因を特定し、安全性を向上させる回路改善も実施
-
社内での点検の結果、正転・逆転用のコンタクターが溶着していたことが原因と判明。まずは両コンタクターの交換を行い、さらに、回路上にインターロック（正転・逆転の同時動作を防ぐ仕組み）が組み込まれていなかったことも焼損の一因であると判断。安全性向上のため、インターロック回路を新たに追加しました。
また、爆発の影響で盤内には煤（すす）が広がっており、絶縁抵抗値の低下も確認されたため、徹底的な清掃と絶縁回復作業を実施。ショートの影響で破損していたメインブレーカーも交換しました。
漏電テストおよび絶縁測定、操作系・出力系の動作確認を経て、正常稼働を確認。
点検済シールを添えて、お客様の現場へ納品いたしました。
お客様のご評価
- 「予備がない中、スピーディーに修理対応いただき感謝」
-
配電盤から煙が出た際は大変焦りましたが、連絡時に「すぐに対応できます」と言っていただき安心しました。
予備の盤もなく不安でしたが、納期も間に合わせていただき、復旧後は何の問題もなく作業を再開できました。
スピード感ある対応に感謝しています。
協同電機株式会社では、突発的な焼損やショートによる配電盤の故障にも迅速対応いたします。状況確認から原因特定、部品交換、回路の改善、絶縁処理まで、確実な修理と安全確保をワンストップで実施いたします。お客様の工場や現場への出張修理にも対応しておりますので、持ち込みが難しい場合でもご安心ください。
「予備の配電盤がなくて困っている」「現場を止めたくない」といった緊急時も、まずはお気軽にご相談ください。スピードと品質の両立を大切に、現場の安定稼働に尽力いたします。
